전동드릴 연기 발생 시 스스로 교체해보자! (DeWALT社 DCD710)

안녕하세요.

최근에 친구가 지인으로부터 고장난 디월트 전동드릴을 선물로(?) 받아왔더라고요

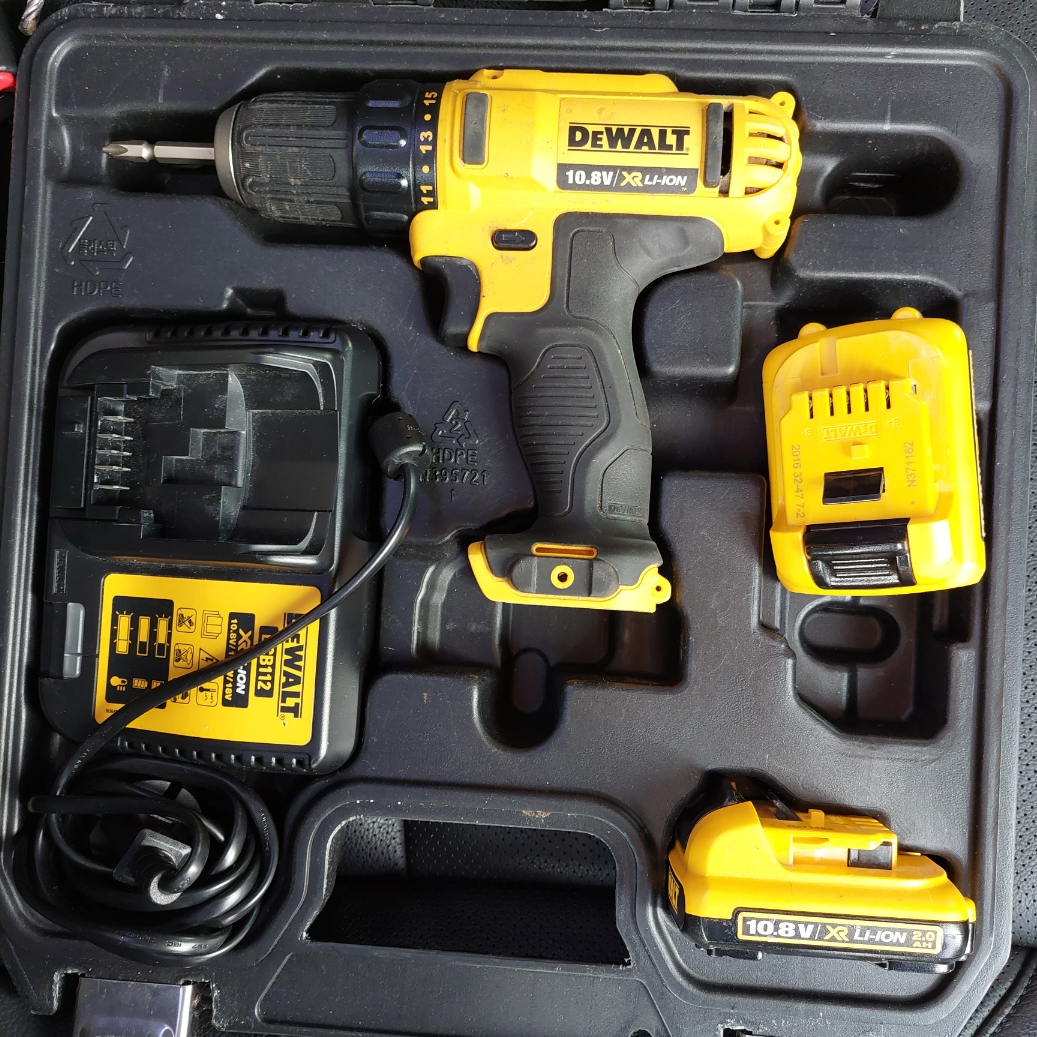

디월트 DCD710 모델

배터리 2개에 충전기까지하면 20만원쯤 할텐데 아주 바람직한 선물입니다.

고장 내용은?

작동 시 모터에서 연기 가 나고 냄새 가 너무 심해요!

그래서 같이 고쳐볼 생각 없냐고 연락이 왔습니다.
개좋아.

수리 내용을 소개하기 전에 알아두어야 할 것이 있습니다.
바로 모터 타입인데요.
전동드릴에서 사용하는 모터의 종류로는 크게 두 가지로 나뉩니다.
1) 브러쉬 모터
2) 브러쉬리스 모터
브러쉬리스타입이 좀 더 발전된 기술이라고 보면 됩니다.

디월트 DCD710 전동드릴은 1) 브러쉬 모터를 사용하는 제품이었고요
여기서 잠깐, 브러쉬가 뭔지 알아두면 쓸모없는 지식이지만 설명 하겠습니다.

모터는 N극과 S극의 극성에 의한 인력, 척력으로 돌아가는 원리입니다. 플레밍의 왼손법칙이 어쩌고...

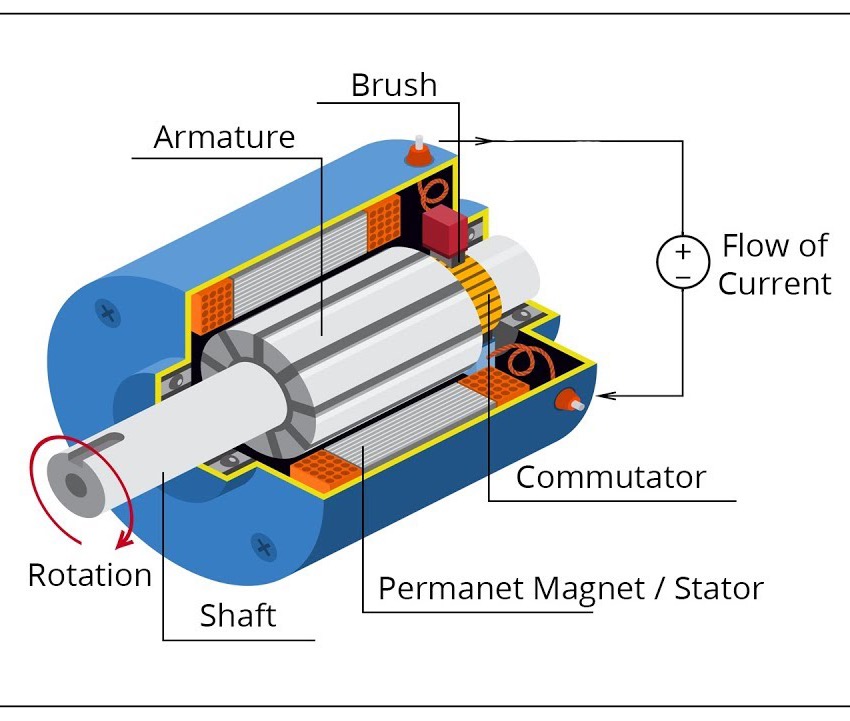

브러쉬모터 내부 모습. 출처-구글 이미지 검색

가운데에 회전자가 회전하면서 구동축을 구동하는 형태인데요.
회전자를 감싸는 케이스가 영구자석으로 되어 있고
회전자는 전자석으로 되어 있습니다. 전류가 공급되는 경로는

배터리->브러쉬->정류자->전자석(회전자)

이때 브러쉬는 흑연으로 이루어져 전기를 통하게 해주는 도체입니다.

정류자는 끊임없이 회전하고, 그와 맞닿아 있는 브러쉬는 계속해서 마모될 수밖에 없는 운명인겁니다...

그래서 선물받은 전동드릴의 고장 증상은 한눈에 봐도 모터 수명이 다했으므로,
모터만 미리 사두라고 했습니다.
납땜 해야하니 인두기도 사라고 했고요.

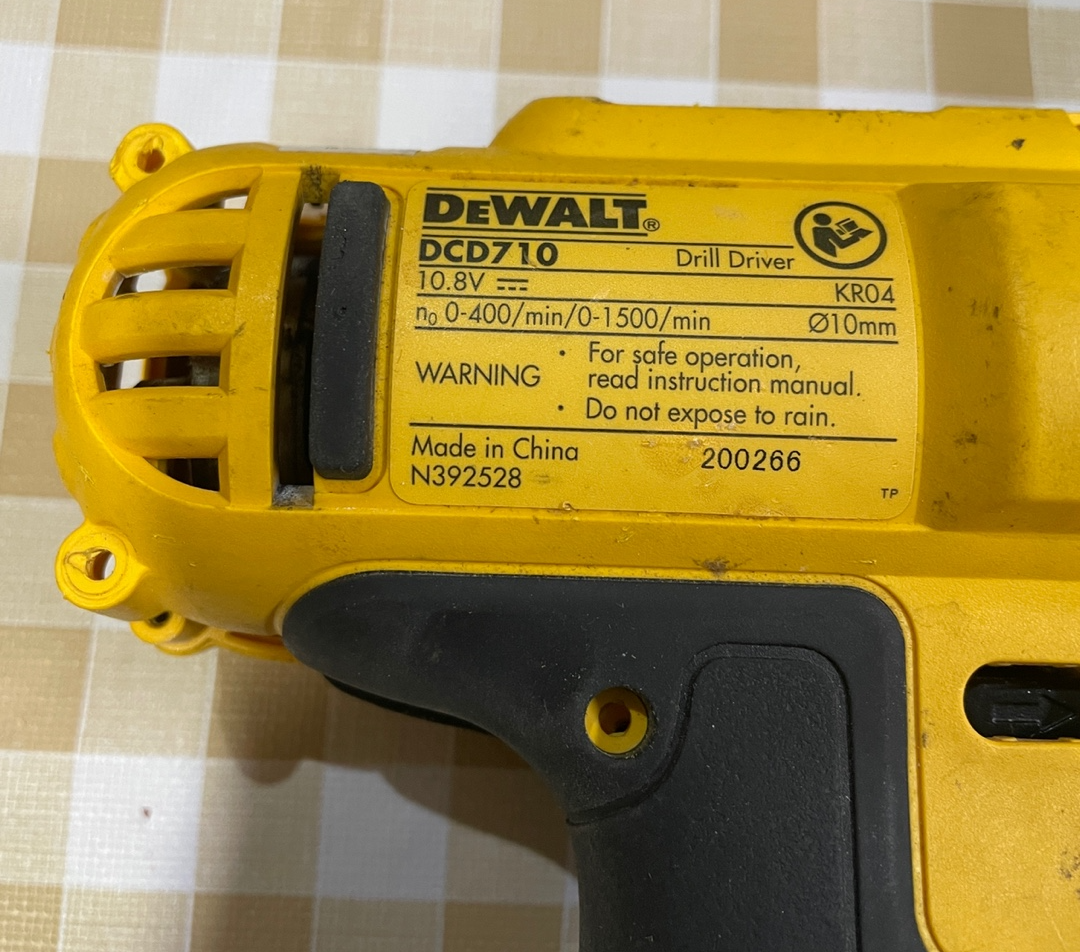

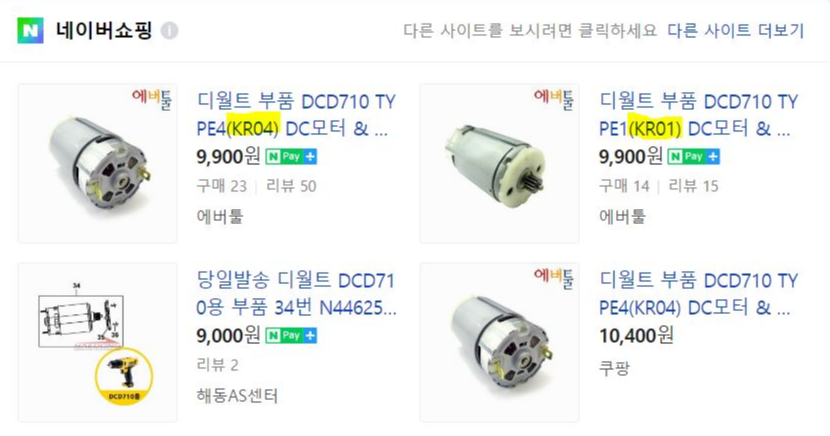

KR01, KR04 확인 필요!

해당 제품은 KR04이네요

별나사 드라이버 T10 사용 해서 측면 별나사 풀어줍시다.

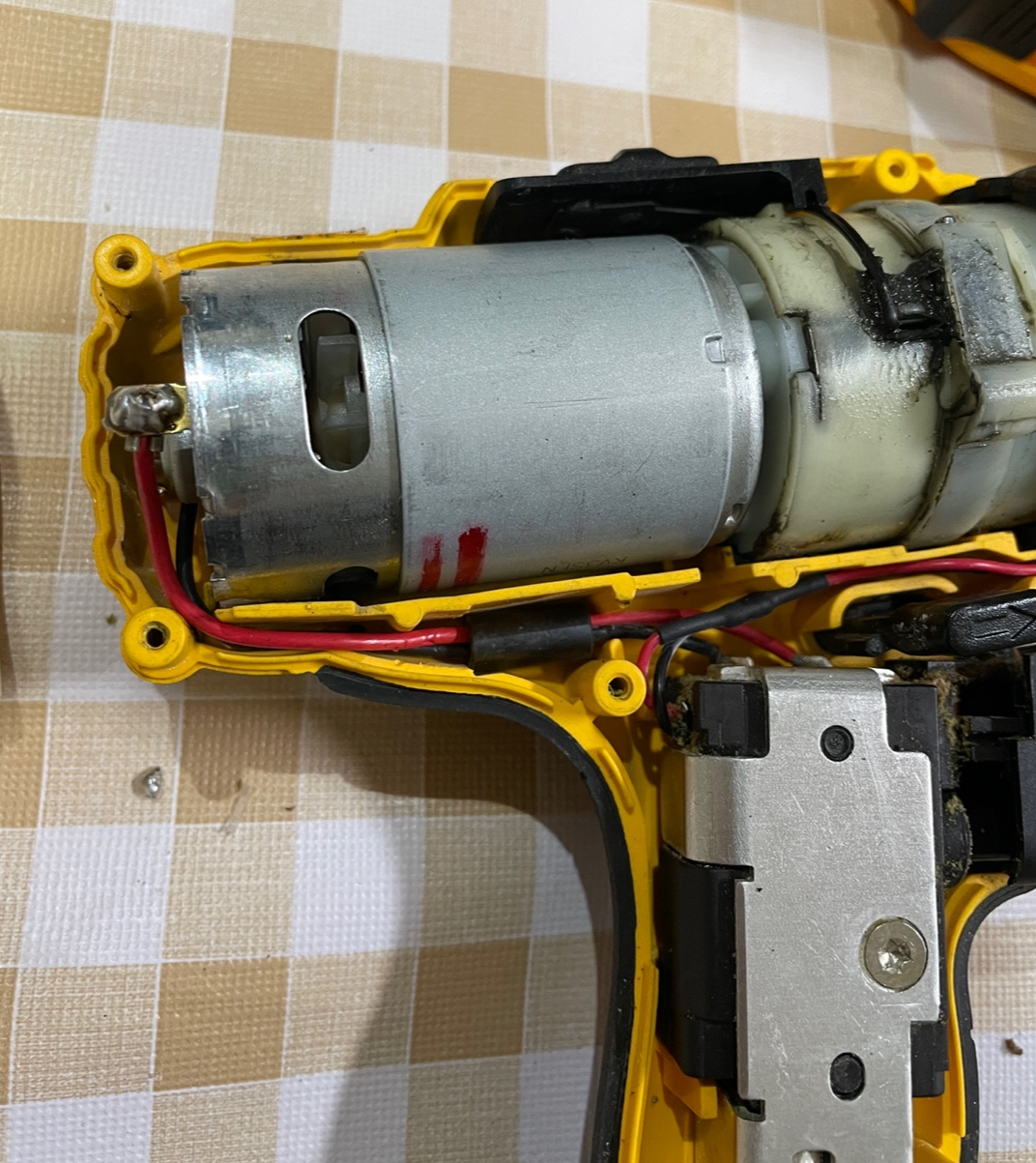

커버를 벗기면 모터가 그을린게 적나라하게 보입니다..

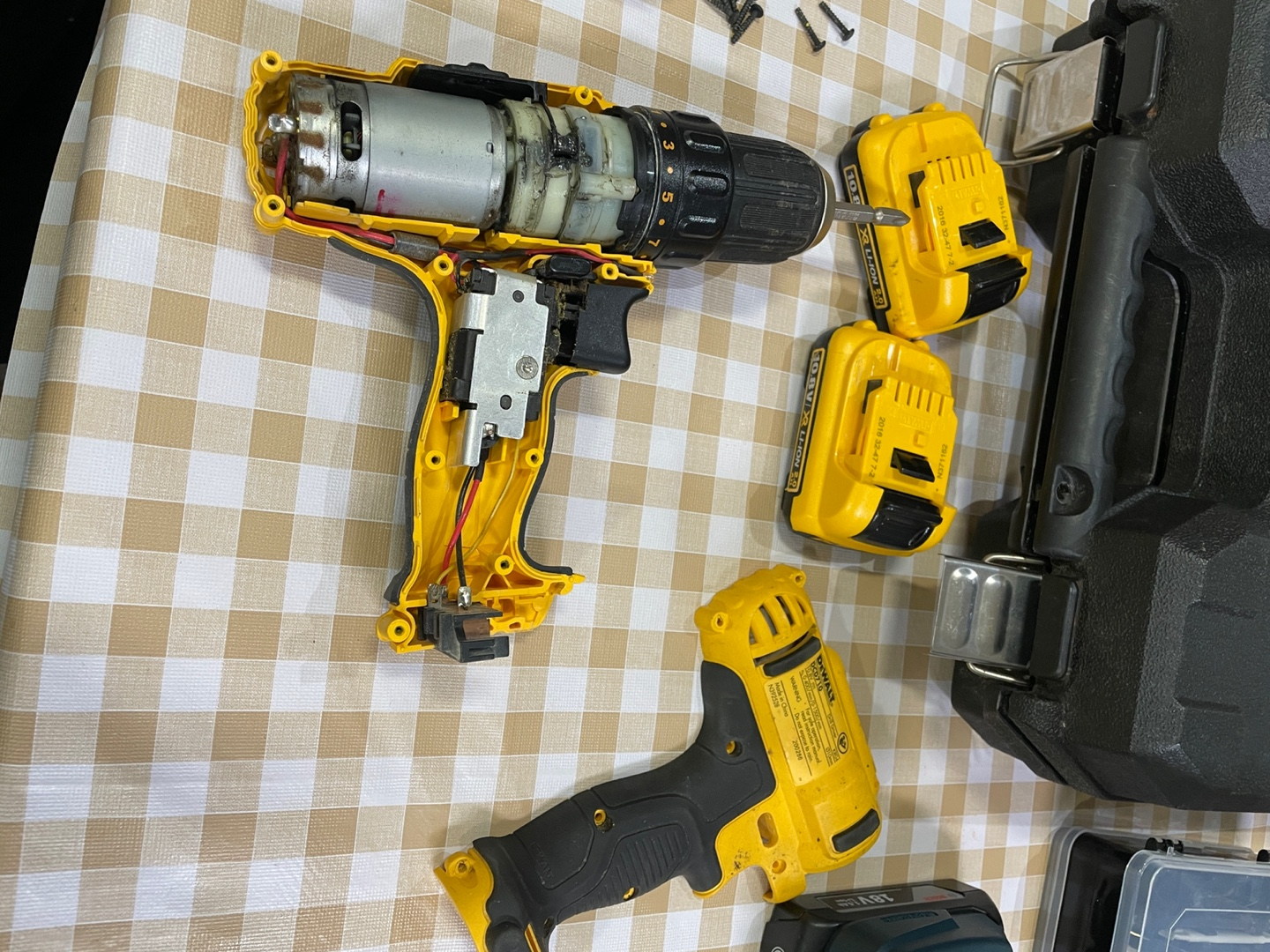

커버 벗긴 모습

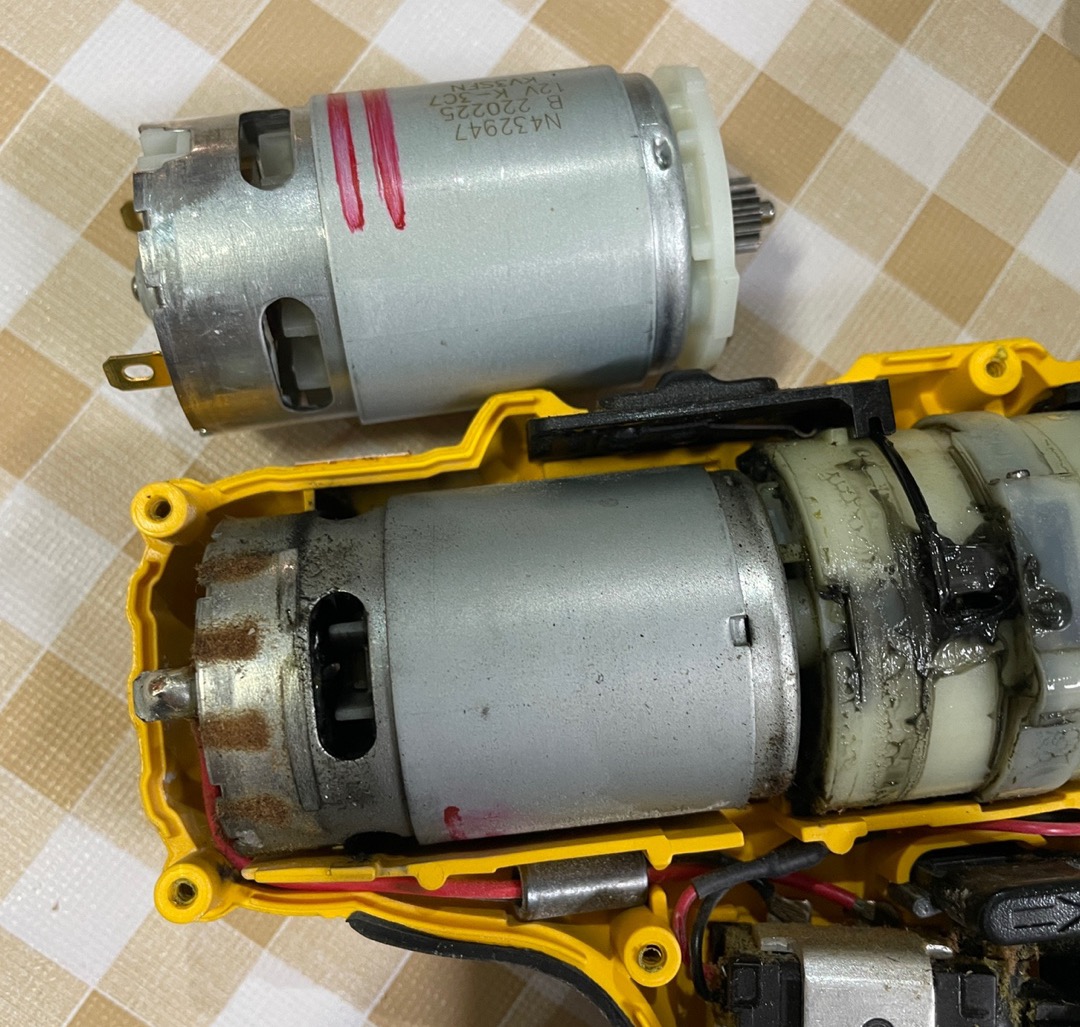

새로 산 모터와 비교샷.
구동축 연결 기어는 딸려서 조립되어 옵니다.

모터 새것(위) 과 비교

모터와 연결되는 구동축 뭉치를 먼저 분리해줍니다.
간단하게 빠집니다

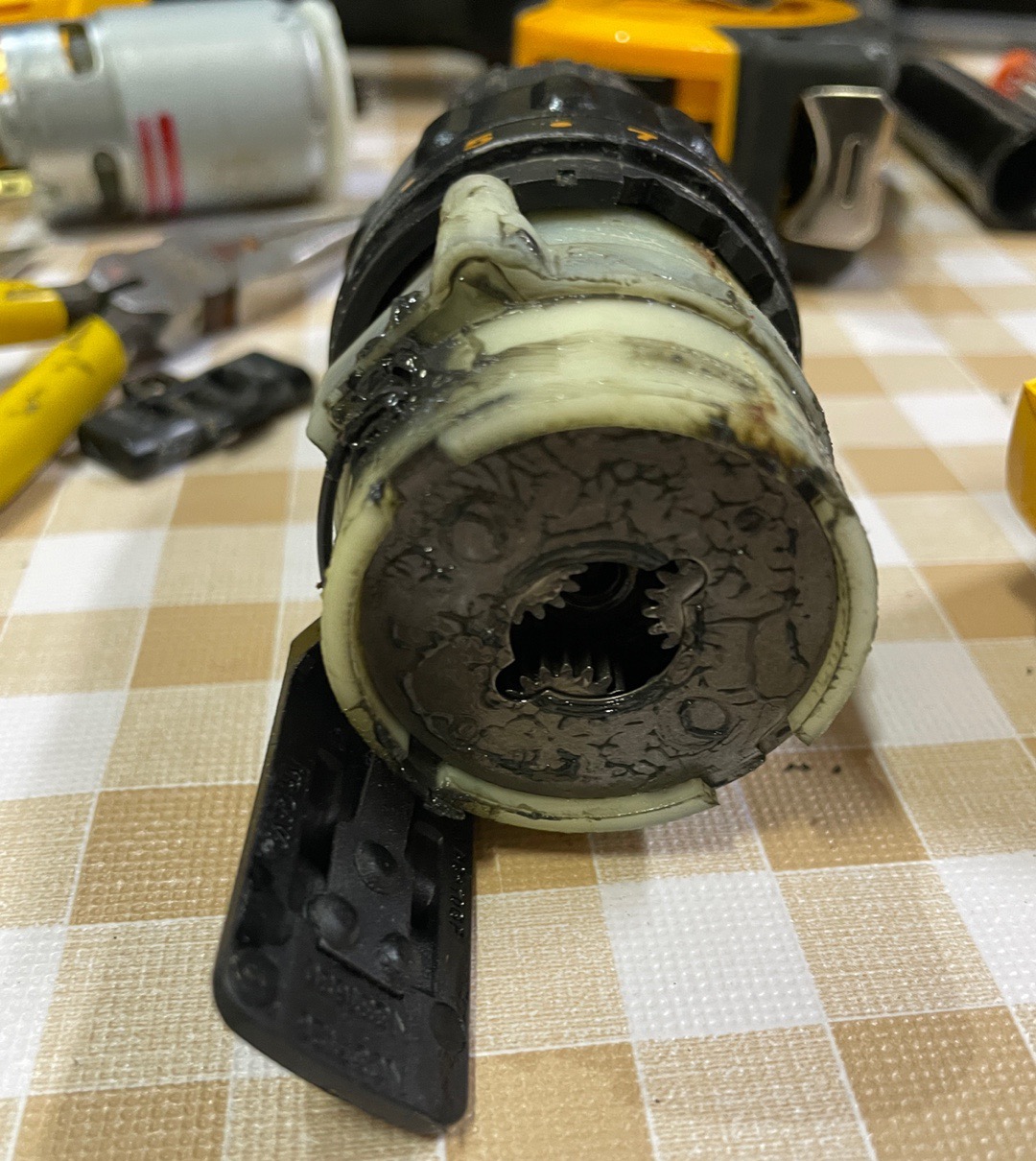

구동축 연결 기어박스

기존 모터 제거 후 신규 모터에 전선 납땜 연결해줍니다.
잘 됐죠?

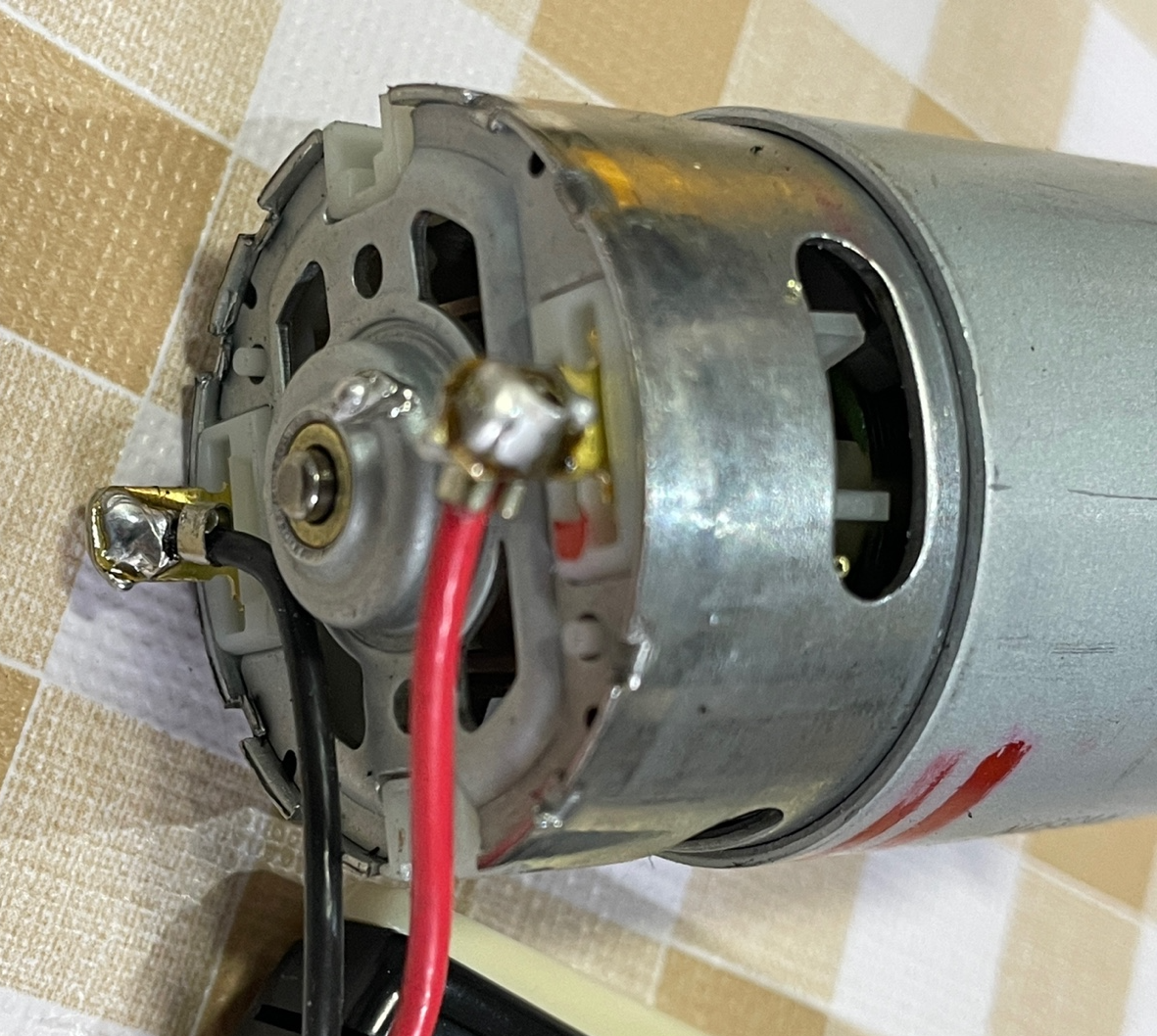

납땜 후

다시 조립하기 전 작동 잘 하는지 테스트는 필수입니다.

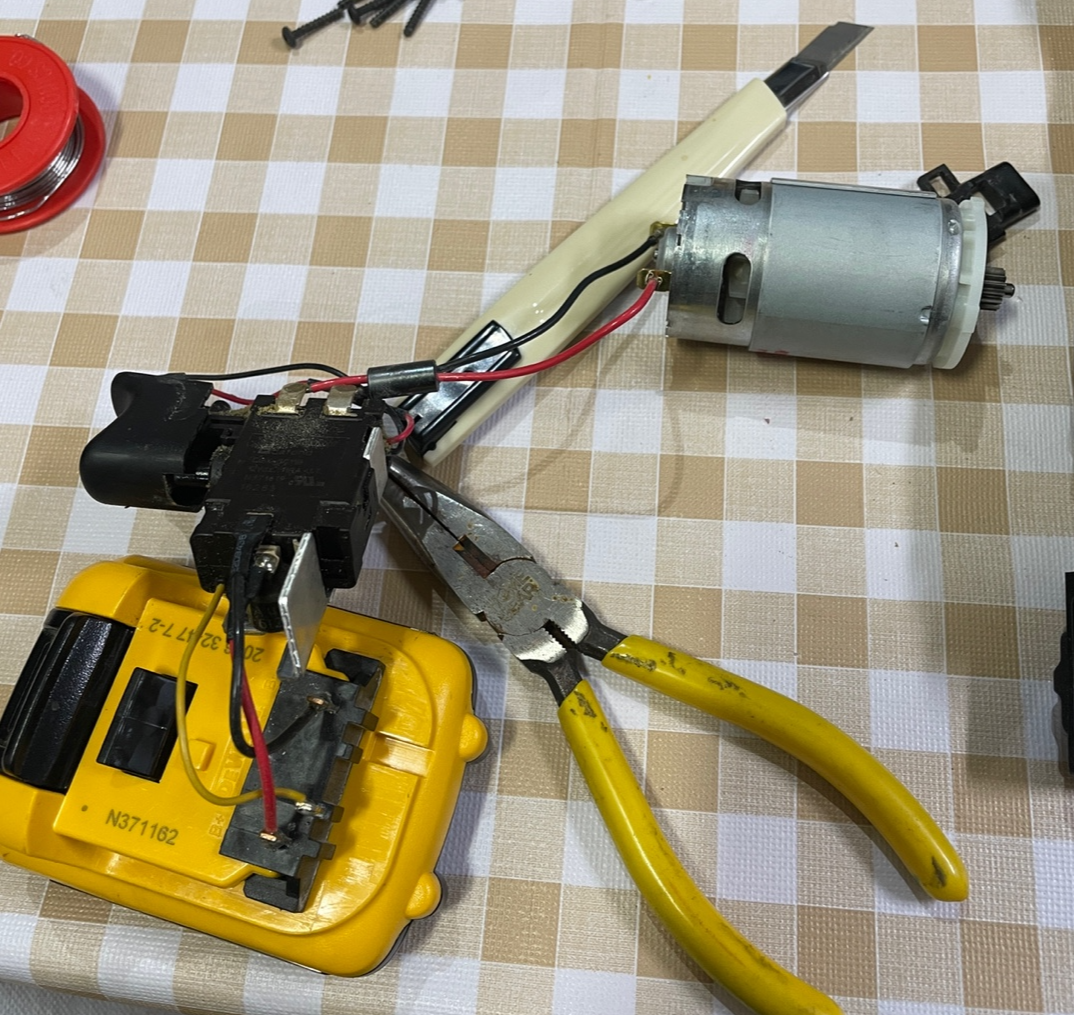

배터리 연결하여 작동 테스트

잘 작동하는걸 확인했으니 조립합니다.
예쁘게 선 정리 해주고요.

조립은 분해의 역순

사실 친구 자취방에서 같이하기로 해놓고
밤에 친구 몰래 뚝딱 해버리고 아침에 욕 먹었습니다.
30분정도 소요되는 아주 간단한 작업이니 버리거나 A/S 하기 전 시도해보시길 추천합니다!
